PTH-SZY201高精穩磁式靜力水準儀
PTH-SZY201高精穩磁式靜力水準儀是基于連通器原理，通過測量若干個相互聯通的安裝于被測量點儲液罐液面高度與測量基點（不動點）液罐液面高度的相對變化，反推出各個儲液罐安裝位置相對位置沉降變化量的一種精密儀器。
應用領域
l 軌道交通路基沉降監測
l 地鐵支撐墻沉降監測
l 隧道上部山體及建筑物
l 高速公路路基、邊坡沉降檢測
l 橋墩、基坑沉降檢測
l 核電站、大型水電站
l 大壩及水利樞紐、高層建筑的基礎
- 產品介紹
- 規格參數
- 選型指南
組成結構
磁致伸縮式靜力水準儀是由一個高精度的磁致伸縮液位計，加上儲液罐、液位浮子、保護罩、調平支架、通聯氣、水管等部件組成。
關鍵技術
地基沉降是一個緩慢過程，在任何較短時期，反映到儲液罐液面的變化都會非常細微，能否實時、精確地檢測到這個微小變化，反映出地基的微小沉降，做到防微杜漸，是衡量一個靜力水準儀產品好壞的關鍵，這對系統所集成液位傳感器的實時性、精密性提出了極高要求。由于是戶外安裝，液位傳感器的溫度系數、防水性、防雷擊都是關鍵技術。另外，靜力水準儀整機的安裝尺寸和易更換性也是重要的技術指標。
|
n 傳統液位計存在的問題 |
|
n 磁致伸縮技術優勢 |
|||
|
|
受傳統測量技術的局限，過去靜力水準儀大多使用基于LVDT原理的電感式液位計（也有極少部分產品采用昂貴的基于CCD攝像頭的光學解決方案），但電感式液位計存在：靈敏度低、測量精度低、溫度系數大、安裝尺寸大、不易更換等一系列缺陷。 |
|
|
l 靈敏度高 l 精度高 l 重復性好 l 溫度系數小 l 抗電磁干擾能力強 |
l 高可靠性 l 高防護性 l 極其緊湊的安裝尺寸 l 易于更換 |
|
n 獨有技術優勢 |
|
|
|
|
|
昊勝物聯科技是目前國內最領先的磁致伸縮位移/液位傳感器的研發、生產廠家，經過多年技術積累，產品各項技術指標已完全媲美國外品牌，近年來推出的基于磁致伸縮的靜力水準儀產品，更是具有多項獨特優勢，包括： l 更高的靈敏度 l 更高的測量精度（0.01mm分辨率） l 國內最小的安裝安裝尺寸（僅為同類產品的一半） l 超低的溫度系數（30ppm/℃） l 整體法蘭安裝，現場快速更換（僅需2-3分鐘） |
|

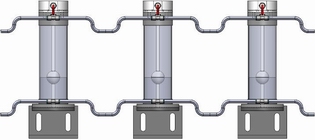

聯通安裝方式 |

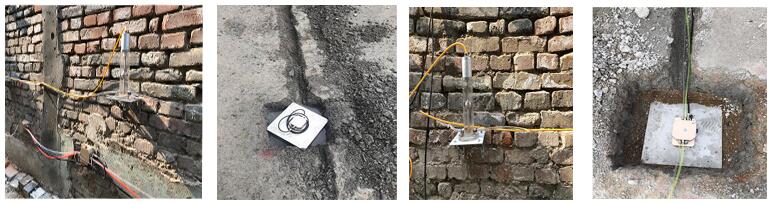

現場安裝圖:
|

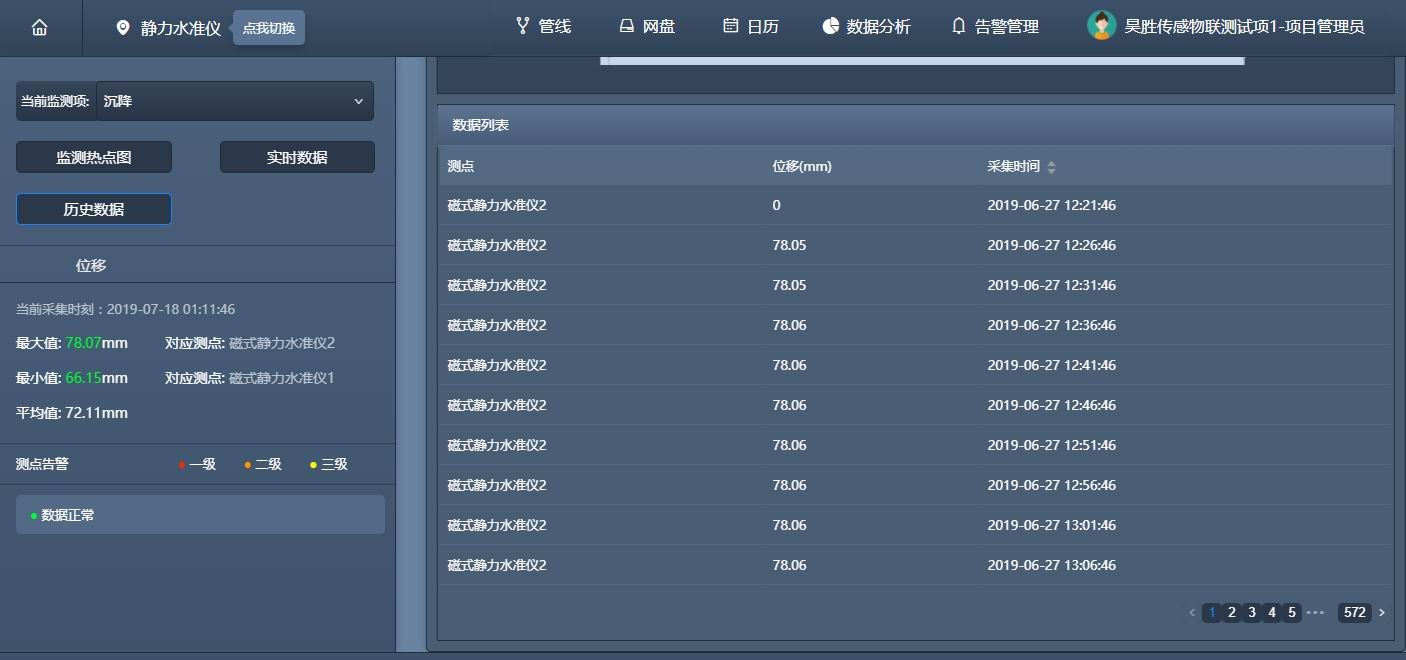

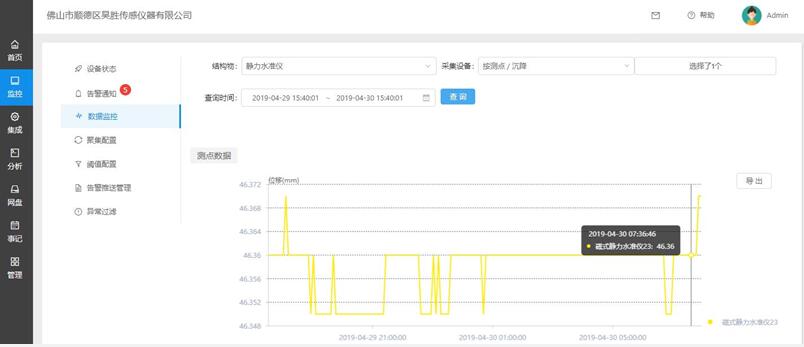

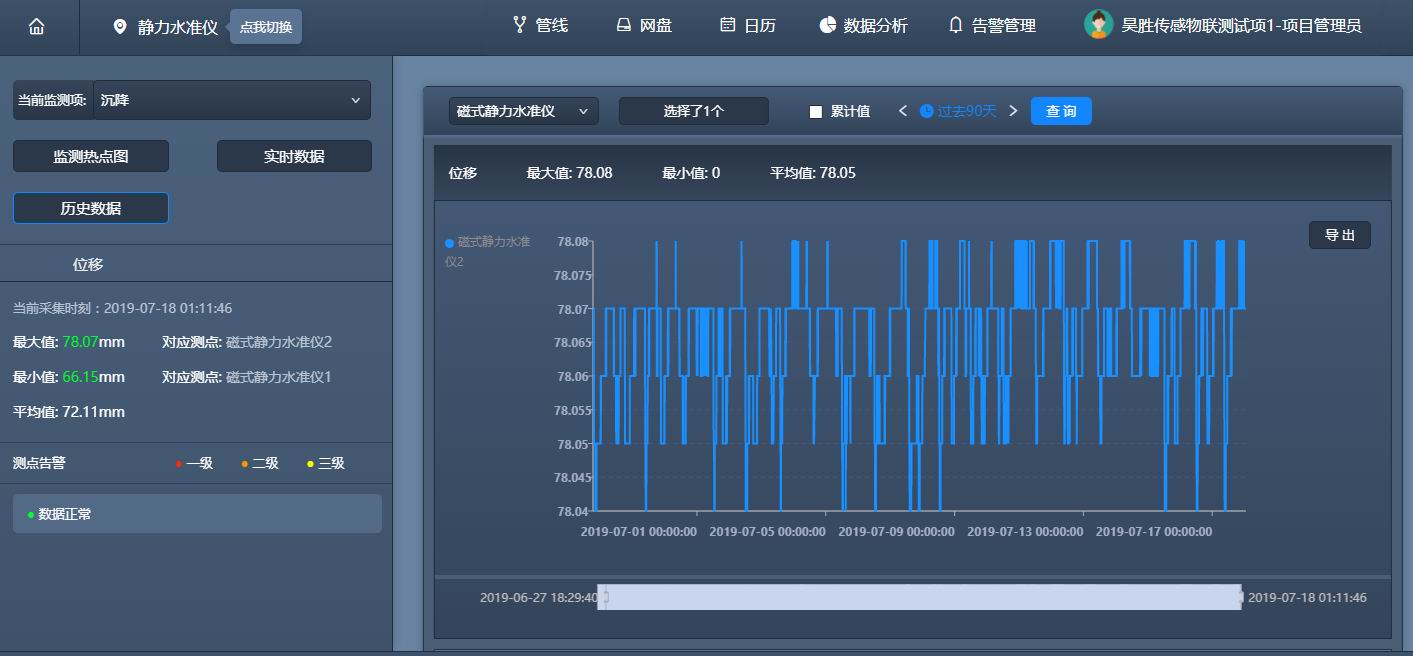

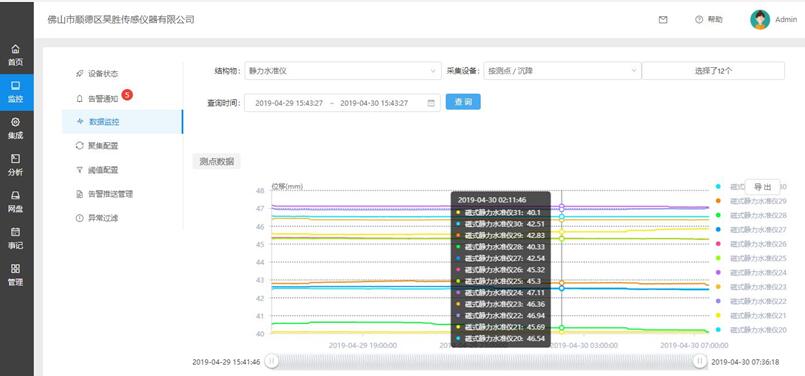

技術指標 |
||||||
|
項目名稱 |
|
參數/指標 |
|
項目名稱 |
|
參數/指標 |
|
測量參數 |
|
|
|
工作條件 |
|
|
|
測量范圍 |
|
0~100mm~3000mm |
|
環境溫度 |
|
- 40℃～+85℃ |
|
模擬輸出 |
|
電流：4~20mA（最小/最大負載：0/500Ω） |
|
溫度/露點 |
|
濕度90%，不能結露 |
|
|
|
電壓：0~10V （最小負載＞5k Ohm） |
|
溫度系數 |
|
＜30ppm/℃ |
|
|
|
分辨率：16位D/A |
|
防護等級 |
|
IP67 |
|
Modbus |
|
輸出信號：RS485-RTU |
|
外形尺寸 |
|
|
|
|
|
傳輸速率：9600bps (19200 / 4800bps可選) |
|
最大外徑 |
|
最小Φ50mm |
|
|
|
分 辨 率：0.01mm（可自行選擇小數位） |
|
電子頭高度 |
|
35mm |
|
精度 |
|
0.1mm |
|
|
|
|
|
非線性度 |
|
＜滿量程的±0.05％(最小±50μm) |
|
|
|
|
|
重復精度 |
|
＜滿量程的±0.002％F.S.（最小±1μm） |
|
結構&材料 |
|
|
|
更新頻率 |
|
一般10Hz，可定制 |
|
傳感器頭 |
|
鋁合金 |
|
電氣特性 |
|
|
|
儲 液 罐 |
|
亞克力 |
|
出線方式 |
|
IP68防水接頭 |
|
上下端蓋 |
|
鋁合金 |
|
輸入電壓 |
|
12V,24VDC（-15/+20%） 可定制 |
|
安裝&附件 |
|
|
|
工作電流 |
|
<50mA（隨量程變化） |
|
安裝方向 |
|
豎直，安裝斜度不大于5度 |
|
極性保護 |
|
最大-30VDC |
|
安裝方式 |
|
螺栓安裝，M8X1-3 |
|
超壓保護 |
|
最大36VDC |
|
勻布直徑 |
|
Φ1100mm |
|
絕緣能力 |
|
500V（信號地與外殼間） |
|
|
|
|
